新築外構の見積書に「ワイヤーメッシュ」と書かれていると、「本当に必要なのか」「入っていればひび割れないのか」「地面に置いてあるけれど大丈夫か」と疑問に思う人も多いでしょう。
結論からいうと、駐車場の土間コンクリートでは補強材として使われることが多いものの、必要性や仕様は一律ではありません。車両荷重、コンクリートの厚み、地盤、目地、施工範囲などを含めて決めます。また、入っているだけでなく、線径・網目・重ね・設置位置が計画どおりかが重要です。
この記事では、株式会社勝真建設工業で外構・足場工事の現場作業とWeb運用を担当する岩槻太陽が、ワイヤーメッシュの役割、施工前に確認したいポイント、地面への直置きが問題になる理由を現場目線で解説します。
ワイヤーメッシュなしでも大丈夫？
ワイヤーメッシュがないだけで、直ちに施工不良とはいえません。用途、車両重量、コンクリートの厚み、地盤、目地、繊維補強などの代替仕様によって必要な補強は変わります。ただし、見積書や図面でワイヤーメッシュを使う契約なのに入っていない場合は、打設前に施工会社へ確認が必要です。
ワイヤーメッシュは、コンクリートの中へ格子状の鋼材を配置する補強方法です。一般には、ひび割れが生じた後に大きく開くことを抑え、コンクリート版がばらばらに動きにくくする目的などで使われます。
ただし、ワイヤーメッシュだけで次の問題を解決できるわけではありません。
- 下地の転圧不足や沈下
- 用途に対して不足したコンクリート厚
- 広い一枚打ちや目地計画の不足
- 急な乾燥や養生不足
- 排水不良による水たまり
- 想定より重い車両の通行
「メッシュあり＝絶対に割れない」「メッシュなし＝必ず施工不良」ではありません。用途に合う設計と施工の一項目として確認します。
ワイヤーメッシュとは
ワイヤーメッシュは、縦横の鉄線を直交させ、交点を溶接して格子状にした補強材です。正式には溶接金網と呼ばれ、JIS G 3551には「溶接金網及び鉄筋格子」の規格があります。
見積書では「ワイヤーメッシュ」「溶接金網」「メッシュ筋」などと書かれることがあります。名称だけでは仕様が分からないため、次の項目を確認します。
- 鉄線の太さ（線径）
- 縦横の網目寸法
- 敷く範囲
- 端部までの距離
- シート同士の重ね方
- コンクリート内の設置位置
- 位置を保つスペーサーの方法
見積書の「一式」だけでは判断しにくい項目なので、外構見積書の見方も参考に、施工範囲と仕様を書面にしてもらいましょう。
ワイヤーメッシュの主な役割
ひび割れの開きと進行を抑える
コンクリートは圧縮する力には強い一方、引っ張る力によってひび割れが生じます。内部の鋼材は、割れた部分をまたいで力を伝え、ひび割れが大きく開くことを抑える役割を持ちます。
日本コンクリート工学会も、ひび割れの発生を完全に防ぐことはできず、幅や深さを実用上問題のない程度に抑制する考え方を示しています。すでに割れを見つけた場合は、土間コンクリートのひび割れの判断方法で段差・進行・水の侵入も確認してください。
ひび割れ後のずれを小さくする
車が通る土間では、ひび割れの左右が上下に動くと段差や欠けにつながります。ワイヤーメッシュは、コンクリート版の一体性を保つ補助になります。ただし、下地が沈んだままなら表面だけの補強では解決できません。
局部的な力を分散する
タイヤが通る位置、桝や柱の周囲、細くくびれた形などは力が集中しやすい部分です。補強材だけでなく、厚み、目地、端部補強、下地を合わせて計画します。
ワイヤーメッシュがあってもひび割れる理由
ひび割れは、乾燥収縮、温度変化、初期乾燥、下地沈下、目地、厚み、荷重など複数の原因で生じます。日本コンクリート工学会も、原因が一つであることはまれで、複数要因が重なるのが一般的と説明しています。
- メッシュの位置が低すぎる、または表面へ近すぎる
- 打設中にメッシュが動いた、たわんだ
- シート同士が十分につながっていない
- メッシュのない端部や桝周囲へ力が集中した
- 下地が沈下した
- 養生期間中に早く車を載せた
- 水勾配や排水先に問題がある
車を載せ始める時期は土間コンクリートの養生期間、水が残る場合は駐車場コンクリートの水勾配も確認してください。

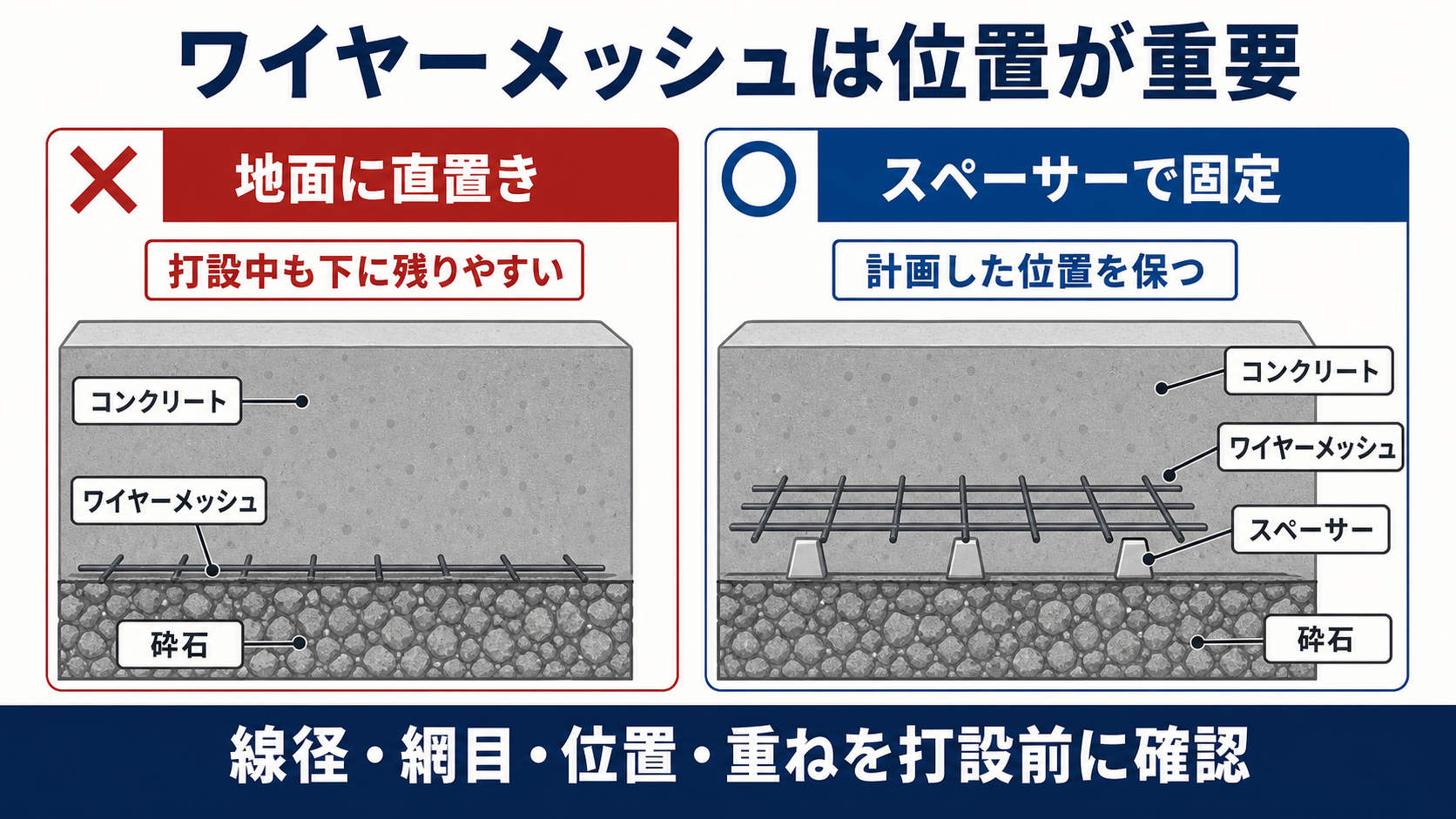

最も重要なのはコンクリート内の位置
鉄網はコンクリートの中で計画した位置にあることで役割を果たします。砕石の上へ直接置いたままコンクリートを打つと、下端に残りやすく、必要な位置を確保できません。反対に表面へ近すぎると、かぶり不足によって錆や剥離の原因になる可能性があります。
国土交通省の公共工事資料でも、鉄網の埋込み深さを定め、打設中にたわませたり移動させたりしないこと、スペーサーで位置を確保することが示されています。ただし、これらは道路舗装や公共構造物の仕様です。住宅駐車場へ同じ数値をそのまま当てはめず、契約した設計位置を確認するための参考として扱います。
「打ちながら持ち上げる」方法に注意
砕石上へ置いたメッシュを、コンクリートを流しながら引き上げる施工では、全体が同じ高さになったか確認しにくくなります。作業員が歩く、コンクリートの重さが掛かる、メッシュがたわむことで再び下がる場合もあります。
打設前にスペーサーを配置し、歩いたときや打設中に大きく動かないよう固定してあるかを見る方が、写真でも確認しやすくなります。
打設前に確認したい7項目
1．用途と通行する車
人だけが歩く場所、軽自動車、乗用車、重量車では条件が違います。将来、車種や駐車台数が変わる可能性も伝えます。
2．コンクリートと砕石の厚み
メッシュの有無だけでなく、コンクリート版と下地の厚み、転圧方法を確認します。駐車場の材料選びは土間コンクリートと砂利の比較でも解説しています。

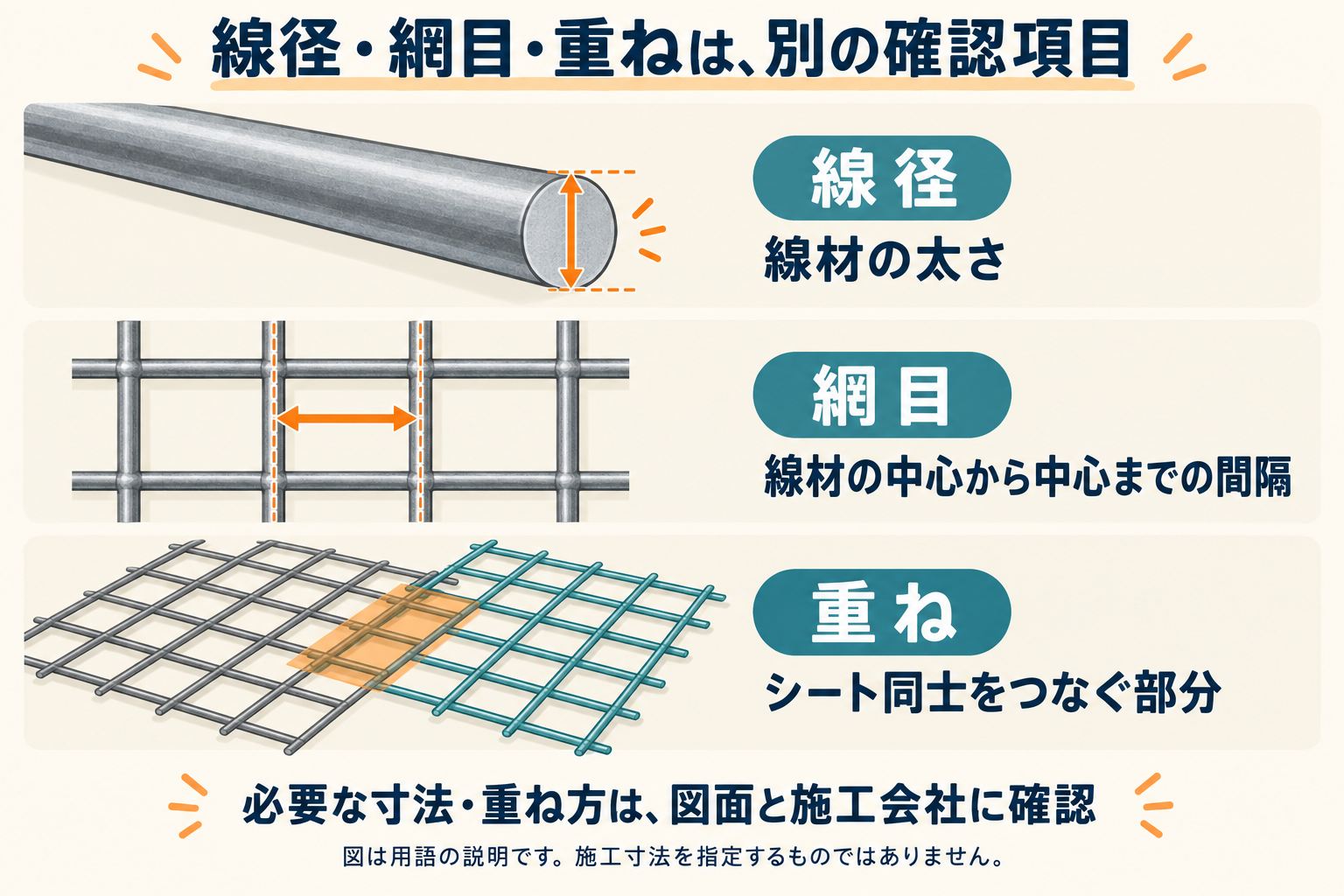

3．線径と網目
「ワイヤーメッシュ一式」だけでなく、使用する線径と網目寸法を見積書または施工図へ記載してもらいます。太ければ常に正解というものではなく、用途と設計に合う仕様かを確認します。
4．敷設範囲と端部
駐車スペース全体に敷くのか、歩行部分と仕様を変えるのかを確認します。桝、カーポート柱、建物際、道路際など、メッシュを切る場所も見ておきます。
5．シート同士の重ねと結束
複数枚を並べる場合は、継ぎ目で力を伝えられるよう重ねと結束を行います。国土交通省の道路舗装仕様には重ね長さの規定がありますが、住宅外構では契約仕様を確認してください。単に端を触れさせただけになっていないかを打設前に撮影します。
6．スペーサーと設置位置
メッシュの下へスペーサーが入り、歩行や打設で倒れにくい間隔になっているか確認します。表面と底面のどちらにも寄りすぎない設計位置を施工会社へ説明してもらいます。
7．目地・桝・柱との納まり
目地で区画を分ける場所、桝や柱を避ける場所はメッシュが途切れます。細いコンクリート部分や角へ力が集中しない形になっているか確認します。詳しくは土間コンクリートの目地の種類と配置も参考にしてください。

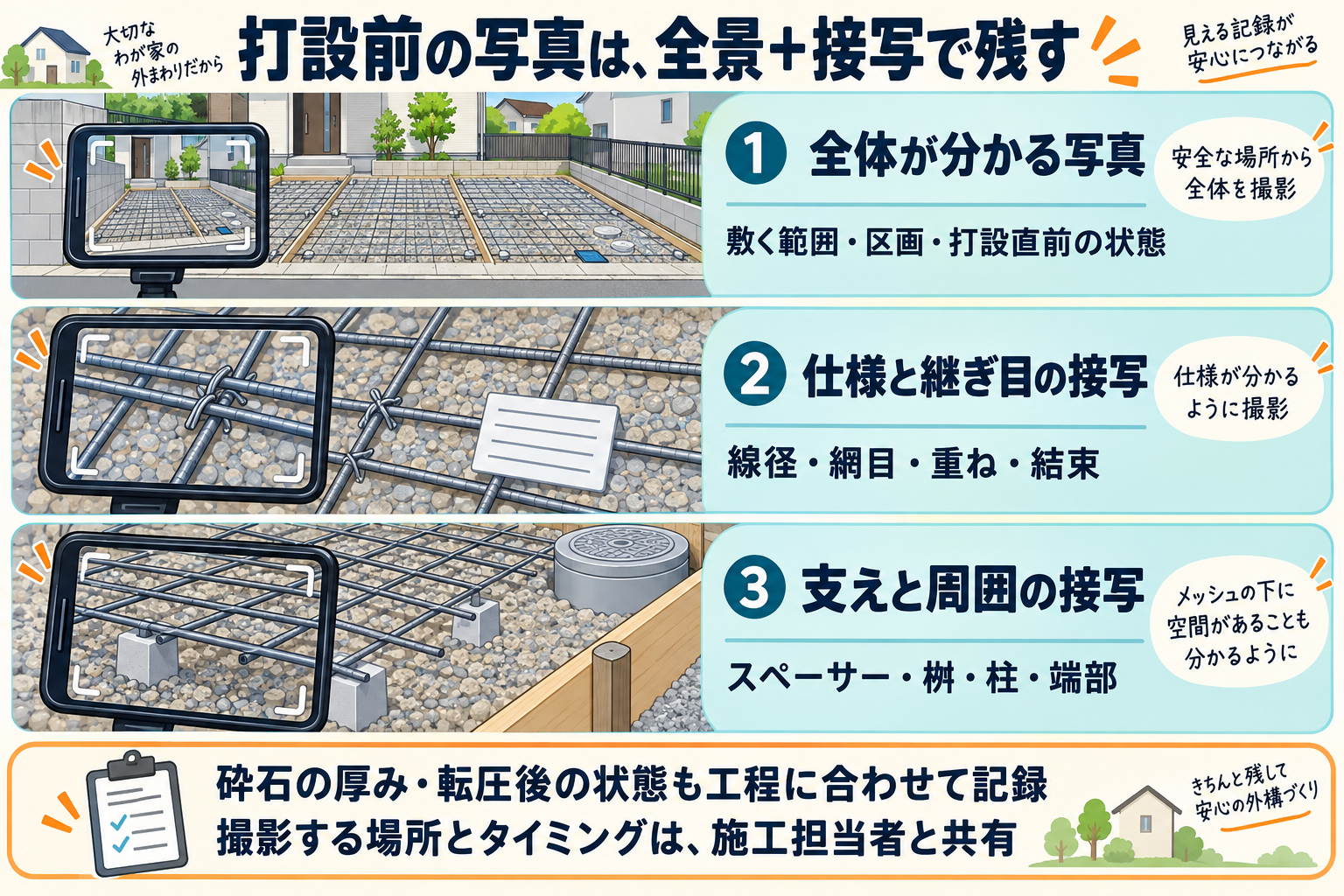

打設前に残しておきたい写真
- 駐車場全体と区画が分かる写真
- 砕石の厚みと転圧後の状態
- メッシュの線径と網目が分かる接写
- シート同士の重ねと結束
- スペーサーの種類と配置
- 桝・柱・端部周辺の納まり
- 打設直前の全景
コンクリートを打った後は内部が見えません。写真は施工不良を疑うためだけでなく、将来の補修やカーポート工事で穴を開ける位置を検討するときにも役立ちます。契約前の確認項目は外構工事の契約前チェックリストにもまとめています。

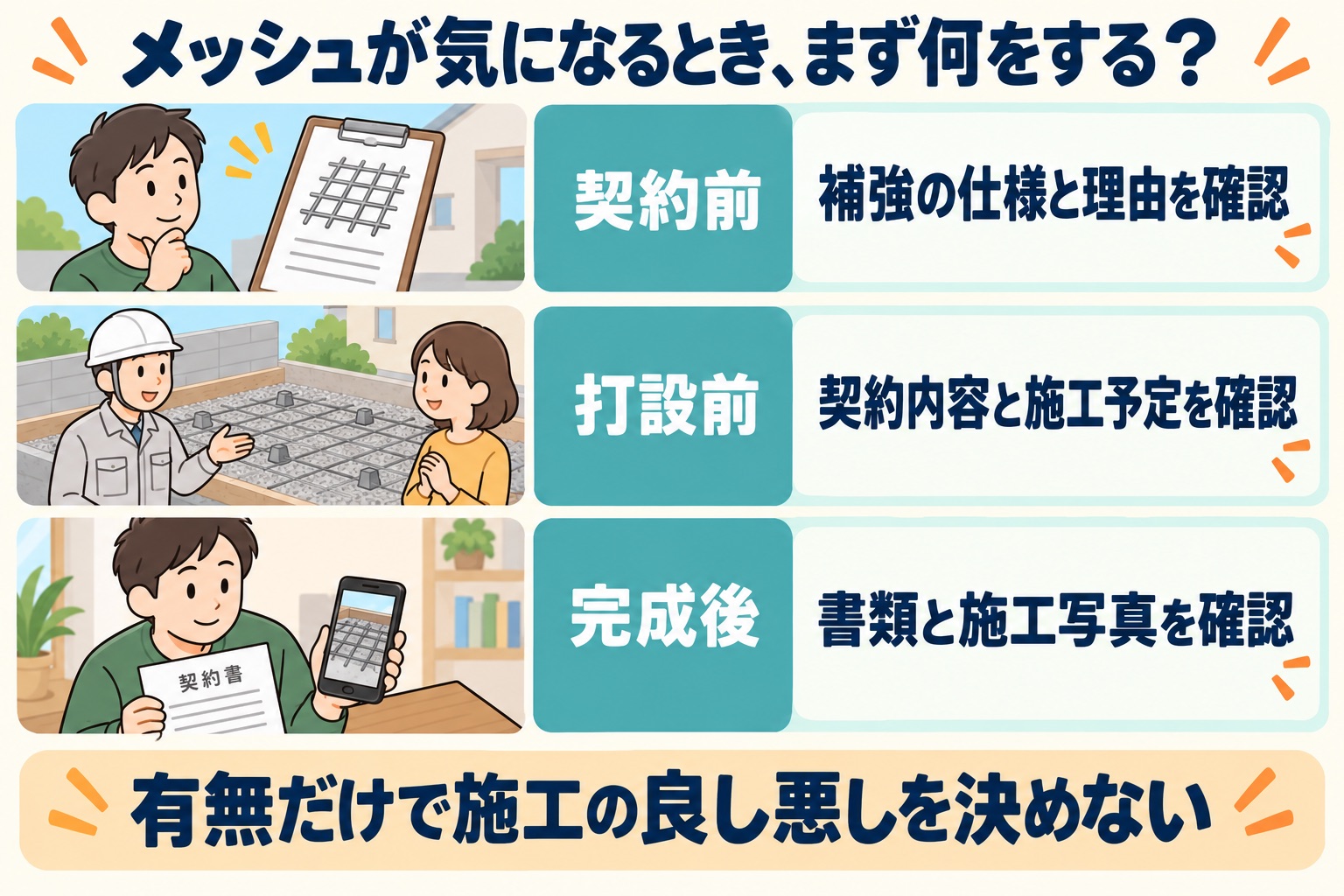

施工後にメッシュが入っているか不安な場合
まず、見積書、契約書、施工図、納品書、打設前写真を確認します。資料がない場合は、施工会社へ使用した製品、敷設範囲、位置、施工中の写真を求めます。
自分でコンクリートへ穴を開けると、防水・見た目・保証へ影響する可能性があります。必要であれば、専門業者による非破壊調査や局部確認が可能か相談してください。鉄筋探査で分かる範囲や精度も、使用機器と現場条件によって変わります。
完成後は何を確認する？
完成後は、ひび割れ、段差、沈下、水たまり、表面剥がれを確認します。色だけの違いは土間コンクリートの色むら、粉や剥がれは土間コンクリートがボロボロになる原因で見分け方を解説しています。
引き渡し時は、気になる箇所を写真と書面で残し、補修の要否、経過観察の期限、保証対象を確認します。詳しくは外構工事の引き渡しチェックリストと外構工事の保証期間をご覧ください。
よくある質問
ワイヤーメッシュがあれば絶対にひび割れませんか？
絶対ではありません。コンクリートは材料の性質上、乾燥や温度変化などでひび割れることがあります。メッシュは、ひび割れの開きやずれを抑える補強の一つです。
メッシュはコンクリートの真ん中にあればよいですか？
一律に真ん中とはいえません。版の厚み、荷重、ひび割れを抑えたい側、設計基準によって位置が変わります。施工会社へ設計位置と理由を確認してください。
鉄筋とワイヤーメッシュはどちらがよいですか？
必要な強度、荷重、形状、施工性、費用によって変わります。重量車、擁壁との接続、片持ち部分などは、住宅駐車場の一般的な仕様だけで判断せず設計者へ確認します。
メッシュが地面に置かれていたらすぐ指摘すべきですか？
打設前の仮置きだけなら、その後スペーサーを設置する場合があります。いつ、どの方法で計画位置へ固定するのかを確認してください。「コンクリートを流しながら持ち上げる」という説明だけなら、施工後に位置を確認する方法も聞いておきましょう。
まとめ：メッシュの有無だけでなく施工前の状態を見る
- ワイヤーメッシュはひび割れの開きやずれを抑える補強材
- 入っていても、ひび割れを完全に防げるわけではない
- 必要性は車両荷重、厚み、地盤、目地などを含めて決める
- 線径・網目・敷設範囲・重ね・位置を確認する
- 砕石へ直置きしたままでは計画位置を保ちにくい
- スペーサーで打設前に位置を固定する
- コンクリートで隠れる前に全体と接写を撮影する
ワイヤーメッシュは、あるかないかだけで工事の良否を決める材料ではありません。見積もり段階で仕様を確認し、打設前に下地・目地・メッシュの位置を写真に残しておけば、完成後の不安や認識違いを減らせます。
